Ventilateurs de refroidissement ne s'enclenchent plus.

Problème de fusibles, c'est par ici

Modérateur : Moderateurs Mécano

Avatar de l’utilisateur
Hervé
Nouveau
Nouveau
Messages : 4
Inscription : 31 mars 2014, 10:29
Modele Niva : 1.7i GPL 2003

Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Hervé » 01 septembre 2015, 06:54

Bonjour,

Les ventilateurs de refroidissent ne s'enclenchent plus sur 1700i GPL multi 2004.
Existe t il une marche forcée des ventilos ?
Je les ai testé en direct, ils fonctionnent.

Avant de tout démonter, est ce que quelqu'un pourrait me préciser :
- le schéma de branchement.
- quel fusible pourrait être concerné et où il se trouve.
- quelles sondes les pilotent et où elles se situent.
- la commande passe t elle par un relai et si oui où il se situe.

Je suis preneur de toute doc technique sur le 1700 i, je n'ai rien en ma possession.
Merci d'avance.

Avatar de l’utilisateur
Tout Le Niva
Administrateur
Administrateur
Messages : 710
Inscription : 14 septembre 2010, 13:50
Modele Niva : 1700 Prepa TT
Localisation : Saint Agnan 89
Contact :

Re: Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Tout Le Niva » 01 septembre 2015, 18:44

Bonsoir,

Le fusible en question est a coté de la prise de diag, donc il faut retirer la protection sur la garniture intérieur gauche. Coté conducteur.
Sinon il faut vérifier les relais, je ne pourrais pas dire où ils sont, mais il faut ce reperer avec le cablage qui va au ventilateur.
http://www.tout-le-niva.com Boutique spécial Lada Niva

Avatar de l’utilisateur
Ðenis57
Grand
Grand
Messages : 478
Inscription : 24 mars 2012, 12:26
Modele Niva : 1700-i
Contact :

Re: Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Ðenis57 » 02 septembre 2015, 05:46


 vérifies également les contacts "sondes-de-température" !  viewtopic.php?f=8&t=726    on sait jamais...

Image                   le temps est pluvieux ... lui aussi prend de l'âge !

Avatar de l’utilisateur
Hervé
Nouveau
Nouveau
Messages : 4
Inscription : 31 mars 2014, 10:29
Modele Niva : 1.7i GPL 2003

Re: Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Hervé » 02 septembre 2015, 07:04

Merci pour ces infos,

Pas plus de précision sur l'emplacement du relai de commande des ventilos?

Aucune doc technique dispo ou photos ?

Dans tous les cas je démonterai ce WE...

Avatar de l’utilisateur
Tout Le Niva
Administrateur
Administrateur
Messages : 710
Inscription : 14 septembre 2010, 13:50
Modele Niva : 1700 Prepa TT
Localisation : Saint Agnan 89
Contact :

Re: Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Tout Le Niva » 03 septembre 2015, 01:44

Il faut suivre les fils qui partent des ventilo, les couleurs change uniquement sur les prises.
http://www.tout-le-niva.com Boutique spécial Lada Niva

Avatar de l’utilisateur
Ðenis57
Grand
Grand
Messages : 478
Inscription : 24 mars 2012, 12:26
Modele Niva : 1700-i
Contact :

Re: Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Ðenis57 » 03 septembre 2015, 07:32

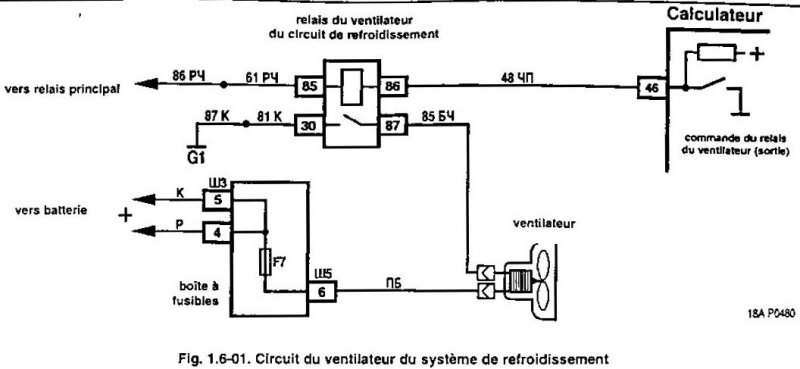

 images tirées du "Manuel de Réparation 1700 multipoint" , avec ça tu devrais trouver...




Image                   le temps est pluvieux ... lui aussi prend de l'âge !

Avatar de l’utilisateur
Hervé
Nouveau
Nouveau
Messages : 4
Inscription : 31 mars 2014, 10:29
Modele Niva : 1.7i GPL 2003

Re: Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Hervé » 07 septembre 2015, 09:19

C'est réparé, les ventilos fonctionnent normalement.
Il s'agissait d'un mauvais contact au niveau du relai qui enclenche les ventilos.
Relai du milieu.
Les deux ventilos sont bien couplés en parallèle (fonctionnent simultané).
J'ai aussi récupéré la doc constructeur du lada niva, si cela intéresse quelqu'un je l'ai à dispo (5.5 Mo).

Encore merci.

Avatar de l’utilisateur
Ðenis57
Grand
Grand
Messages : 478
Inscription : 24 mars 2012, 12:26
Modele Niva : 1700-i
Contact :

Re: Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Ðenis57 » 07 septembre 2015, 10:53


 c'est une bonne chose, peux tu me dire où ils sont placés . . . avant de pendouiller comme ça ?   :taré1:    merci

Image                   le temps est pluvieux ... lui aussi prend de l'âge !

Avatar de l’utilisateur
Hervé
Nouveau
Nouveau
Messages : 4
Inscription : 31 mars 2014, 10:29
Modele Niva : 1.7i GPL 2003

Re: Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Hervé » 07 septembre 2015, 16:16

Pour accéder au relai il faut retirer le carter en plastique à gauche en bas coté chauffeur.
Il protège le calculateur et le faisceau de fils qui arrive aux fusibles, plus une autre série de fusibles.
Les 3 relais sont couplés ensemble, ils se trouvent derrière un faisceau de fils à proximité de la colonne de direction.
Ils sont fixés à la carrosserie du véhicule.
Le relai des ventilos est celui du milieu.

Avatar de l’utilisateur
Ðenis57
Grand
Grand
Messages : 478
Inscription : 24 mars 2012, 12:26
Modele Niva : 1700-i
Contact :

Re: Ventilateurs de refroidissement ne s'enclenchent plus.

Messagepar Ðenis57 » 07 septembre 2015, 16:29


  en te remerciant pour l'info... qui servira sans doute à d'autres !

Image                   le temps est pluvieux ... lui aussi prend de l'âge !
